랜 케이블 만들기
RJ45와 UTP 케이블을 이용하여 제작

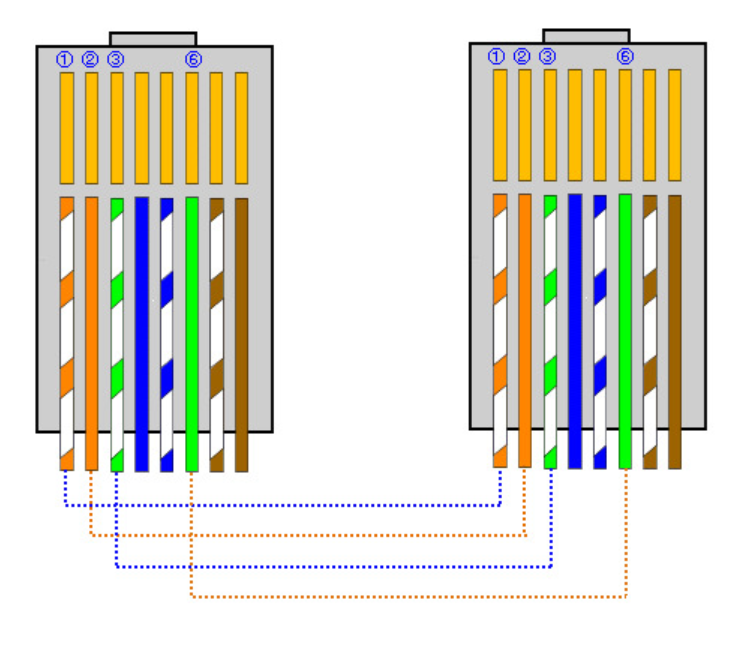

다이렉트 케이블 선 배열
다이렉트 케이블은 PC와 허브를 연결할 때 사용한다.
양족 끝 모두 12345678로 배열한다.
케이블의 양쪽 모두 1,2번은 TX(송신측 : 출력단자), 3,6번은 RX(수신측 : 입력단자)이다.
통신할 때 4개의 선만을 사용하며 나머지 4개의 선은 예비선이다.

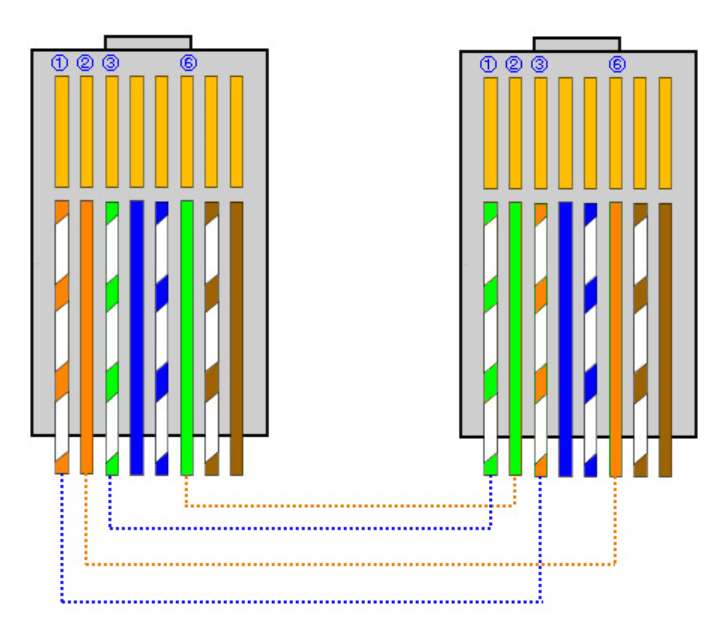

크로스 케이블 선 배열
크로스 케이블은 PC와 PC를 연결할 때 사용한다.
한쪽은 12345678 다른 한쪽은 36145278로 배열한다.
1,2번과 3,6번이 서로 바뀐다.
한쪽의 출력 단자 신호가 다른 쪽의 입력 단자로 전달되도록 케이블의 내부 배선을 변경 한 것이다.
